全高转闸整机控制系统符合消防规范设计，预留消防报警联动接口；突发火情等紧急状况时，闸机通道自动解锁开放，保障人员快速疏散。
-
全高转闸多用于工业园区、体育场馆、仓库等安防等级高且无人值守的场所，室内室外均可部署全高转闸。设备可搭配读卡器、遥控、二维码、人脸识别及其他生物识别门禁设备实现系统集成，进一步提升全高转闸的安防管控等级。
全高转闸集机械构造、电控组件、微处理器控制系统与各类读写识别技术于一体。通过选配不同读写终端、可靠安全防护组件、实时报警系统及通行方向指示接口，实现通道的智能化管控与联动管理。

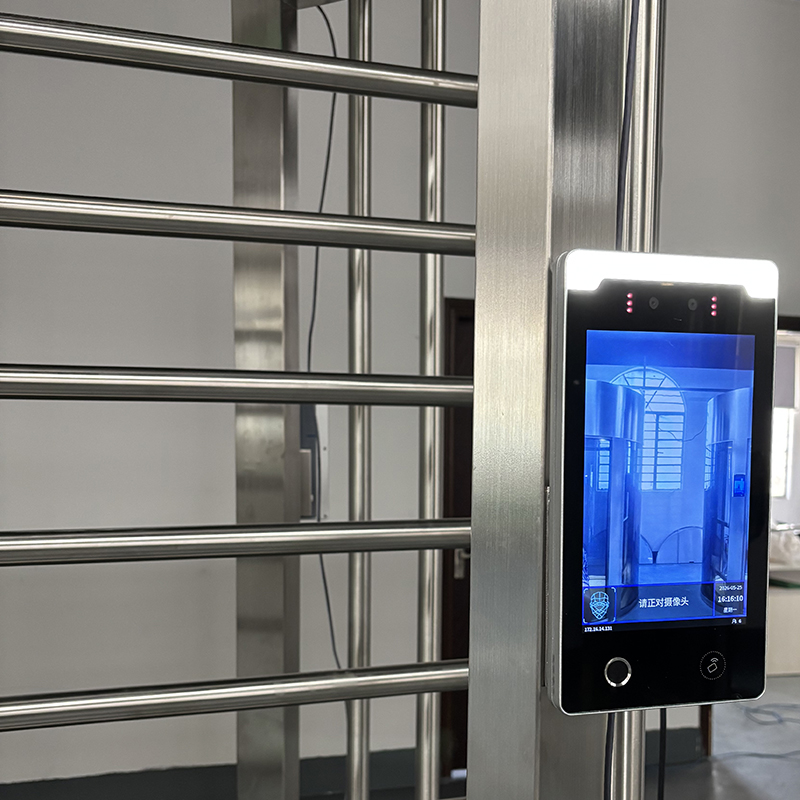

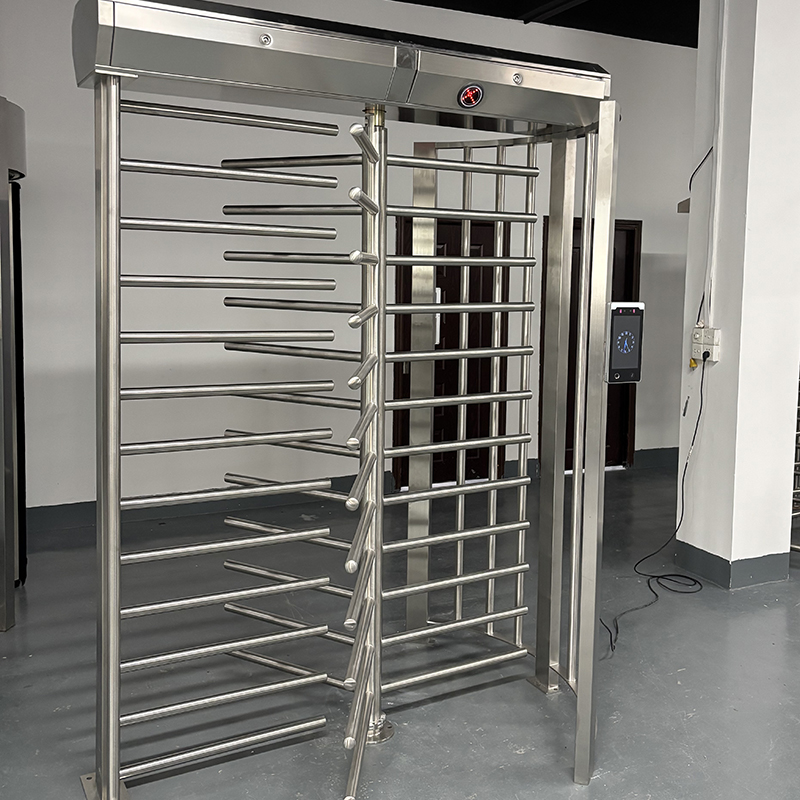

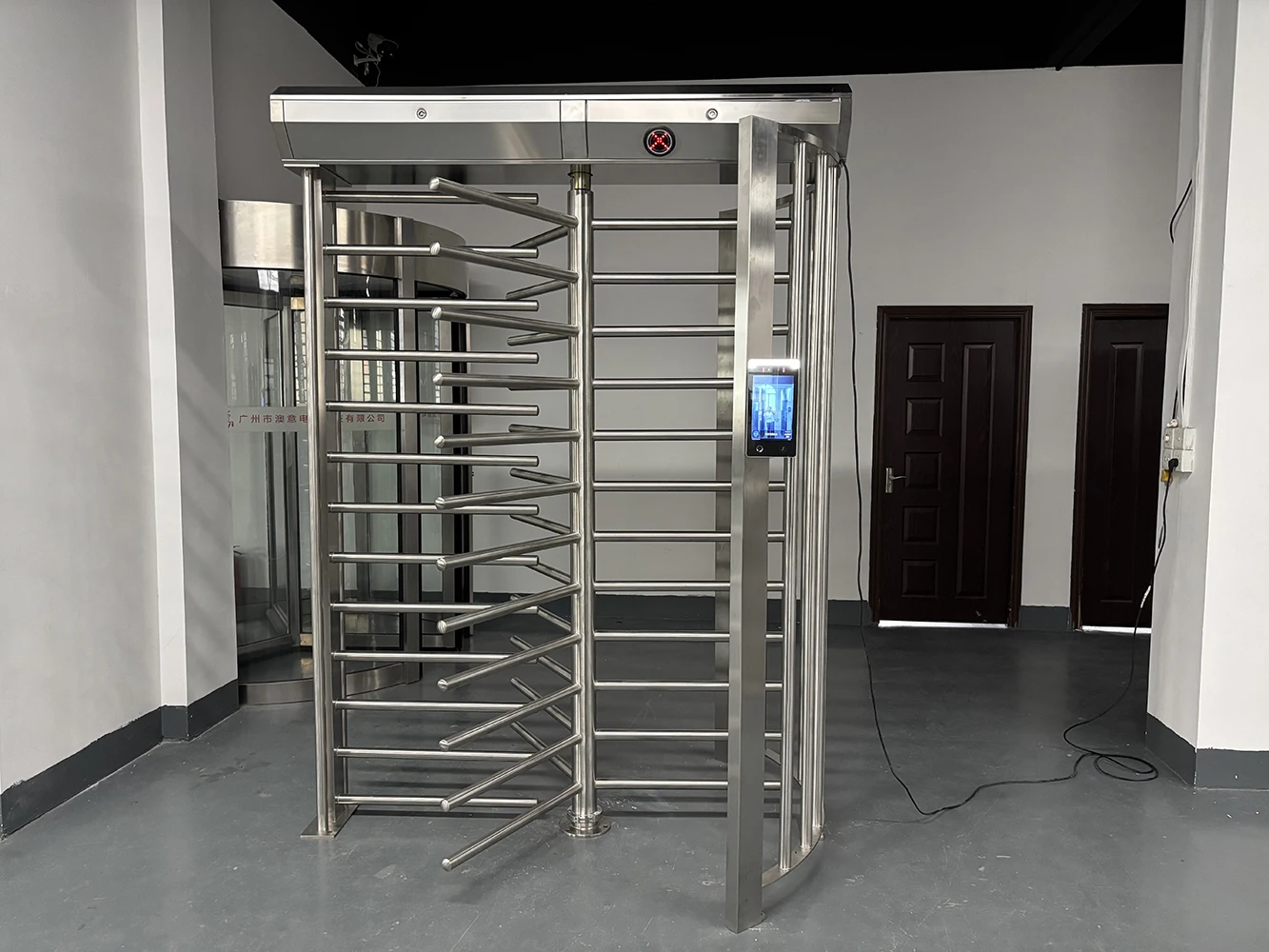

全高转闸顶部机箱采用不锈钢板材制作，护栏与闸杆转轴选用加厚不锈钢管材；出厂标配拉丝表面工艺，兼具外观美观、防锈耐用的特性。闸机外置标准化电气接口，可便捷对接指纹、人脸识别、二维码、ID卡、非接触IC卡等各类门禁终端，规范特定区域人员有序通行，杜绝无关人员非法闯入。
全高转闸整机控制系统符合消防规范设计，预留消防报警联动接口；突发火情等紧急状况时，闸机通道自动解锁开放，保障人员快速疏散。

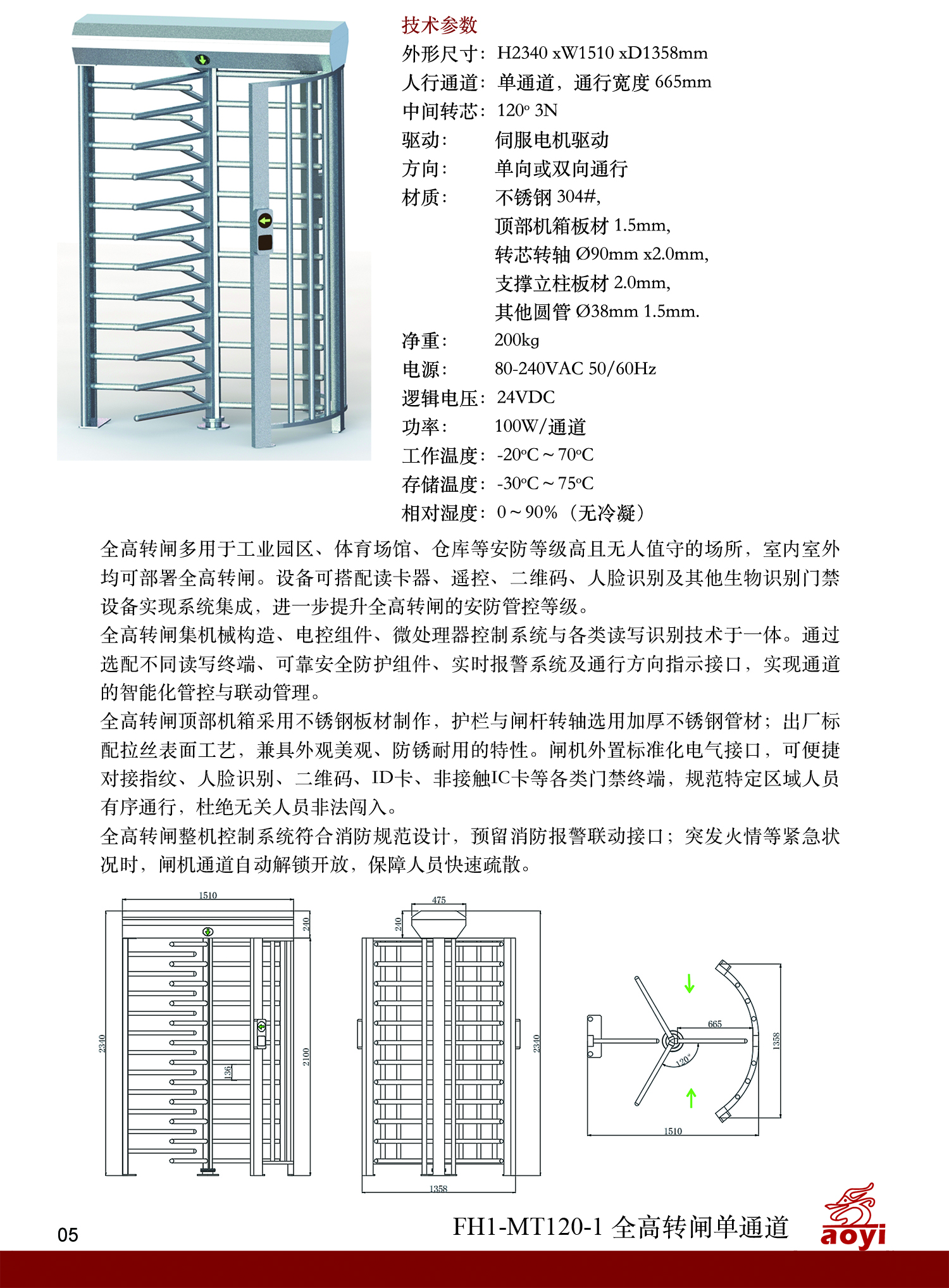

技术参数
外形尺寸：H2340 xW1510 xD1358mm
人行通道：单通道，通行宽度 665mm
中间转芯：120o 3N
驱动： 伺服电机驱动
方向： 单向或双向通行
材质： 不锈钢 304#,
顶部机箱板材 1.5mm,
转芯转轴 Ø90mm x2.0mm,
支撑立柱板材 2.0mm,
其他圆管 Ø38mm 1.5mm.
净重： 200kg
电源： 80-240VAC 50/60Hz
逻辑电压：24VDC
功率： 100W/通道
工作温度：-20oC～70oC
存储温度：-30oC～75oC
相对湿度：0～90%（无冷凝）
主要技术特点
- 通行效率：每分钟 20 人次
- 安装环境：室内、室外均可安装
- 开门选配：可按需选配读卡器或按钮等开门模式
- 应急功能：具备应急解锁设置，满足人员安全疏散需求
- 闸体转角：可选 90°或 120°转角结构
- 通行模式：支持单向/双向进出通行
- 定制选型：闸机样式、表面工艺、机身颜色均可定制
- 驱动方式：（自动）德国伺服电机驱动，或（手动）机械式启闭
- 缓冲配置：韩国液压缓冲装置，转芯运转平稳顺滑
用户包括
- 住宅区
- 建筑工地
- 车站
- 体育场
- 交通
- 工厂
- 工业园
转芯： 90o/转
120o/转
驱动： 手动
自动
通行方向： 单向通行，或双向通行
材质： 不锈钢 304#，板材厚度1.5mm，转芯厚度2.0mm 功能： 电控，双向受控 机械机芯： Control of Rotor operation is achieved by an Electro-mechanical head mechanism. It comprises:
- A positive action lock which prevents two passages at one time
- A Self centering mechanism to ensure complete roation of the head to the reset position.
- An anti backup device prevents reverse rotation once the head has moved 30o from its rest positon.
断电： In the event of an emergency or isolation of power supply, The Full Height Turnstile may be configured to fail-safe i.e. rotor freely rotates or fail-lock i.e. rotor locks. Either option is available in both or one direction. Choice must be denoted at time of order placement.
Fire Alarm - Input facility is available for voltage free contact supplied by others to effect fail state.
Note - Head mechanism fail state will be the same as power failure choice.
Interface: Potential-free contact provided by either card reader of pushbutton input. Card reader inhibit and reset output signals is available as standards.
The unit has an adjustable time out facility if required, the go ahead signal will be cancelled if the passage through turnstile is not completed within pre-set i.e. 5-30 seconds.
Servicing: Via hatches in the walkway ceiling or from overhead. Power Supply: 80-240VAC 50/60Hz Power Rating: 100VA Logic Voltage: 24Volt DC Installation Details: A Full Height Turnstile is delivered as a partly assembled kit of parts, which may require lifting gear for off loading.
Approx. weight 400kg.

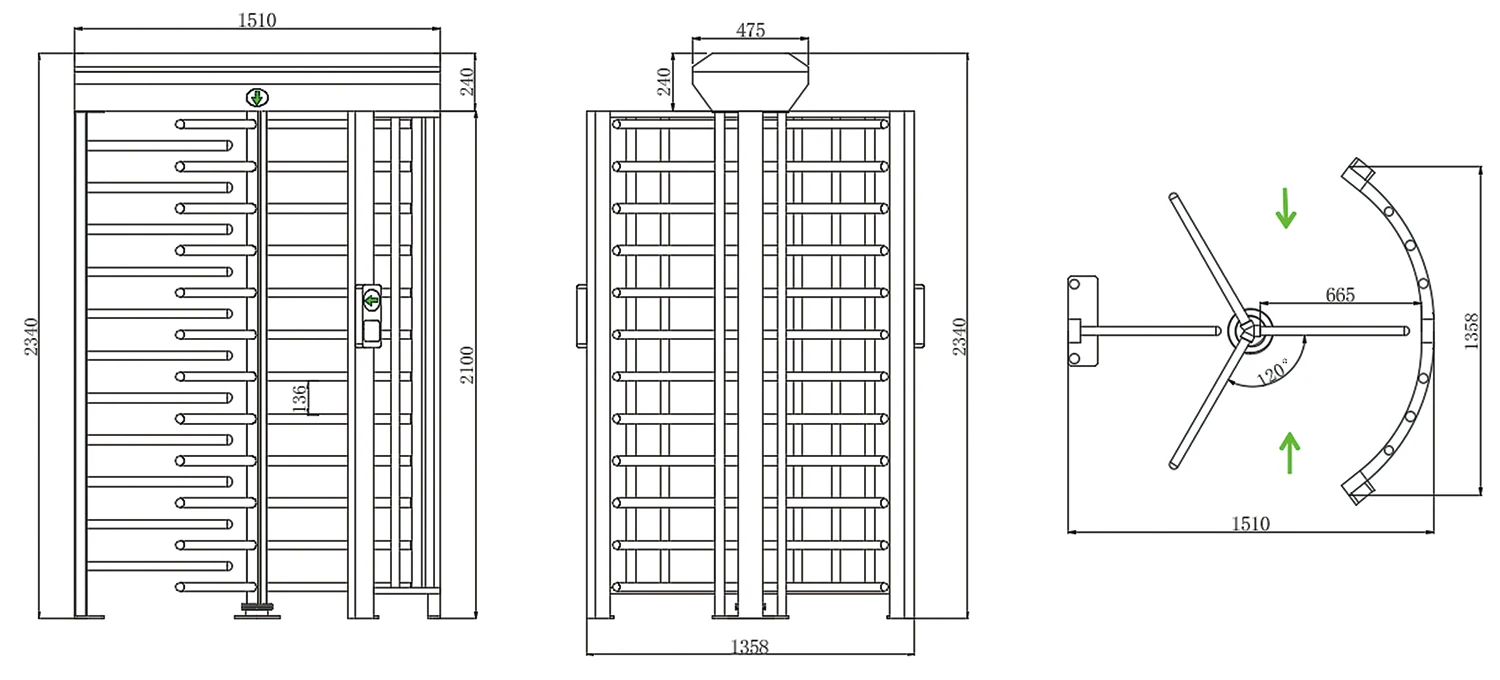

尺寸
